Fertigungsüberwachung

Für unsere Arbeit haben wir diverse Checklisten, Prüfpläne und Abnahmeprotokolle entwickelt. Diese helfen uns bei den verschiedensten Aufgaben, hier eine Auswahl diverser Prüfinhalte:

Übersicht

FÜ TMcontent Step1  5 Prüfungen & Tests

  • Materialvorbereitung
  • Heft- und Schweißarbeiten
  • Mechanische Bearbeitung
  • Zusammenbau
  • Beschichtung
  • Verpacken sowie Transportvorbereitung

Maßprüfung

FÜ TMcontent Step1  1 Prüfberichte Maßprüfung

  • Überprüfung der Zeichnungsmaße
  • Zylinder verfahren, Hübe messen
  • Verfahrwege prüfen
  • Ankerlöcher; Durchmesser und Lochbild

Prüfumfang Mechanik

FÜ TMcontent Step1  3 Prüfberichte Sichtprüfung   Prüfumfang Mechanikn

  • Vollständigkeit gem. Zeichnung, Stückliste, Bestellung
  • Identifizierung / Kennzeichnung nach Zeichnung
  • Festigkeit von Schrauben / Verbindungselementen
  • Sauberkeit
  • Zugänglichkeit für Montage / Demontage
  • Zugänglichkeit für Einstell- u. Wartungsarbeiten
  • Schraubensicherungen
  • Oberflächenbehandlung gemäß Spezifikationen

Prüfungen

  • Kompl. Zusammenbau der Einzelteile
  • Beachtung der Montagehinweise in der Zeichnung bzw. Spezifikationen bei der Montage
  • Komplette Verlegung der Medienleitungen bis zum Baustellenanschluss
  • Schmierbohrungen auf Lage, Maße und Sauberkeit prüfen
  • Befüllen von Fettleitungen und Lagerkörpern
  • Kennzeichnung der bei der Werkstattmontage zusammengebauten Komponenten mit Schlagzahlen

Prüfumfang

  • Vollständigkeit
  • Ausführung nach Zeichnung / Schemata
  • Anzahl und Lage der Halterungen
  • Zugänglichkeit von Verschraubungen
  • Standardteile gemäß Stückliste
  • Montage der Verschraubungen nach Vorgaben
  • Schlauchleitungen nach Vorgaben
  • Befüllungen
  • Oberflächenbehandlung

Funktionsprüfung

  • Prüfung im montierten Zustand durchführen
  • Prüfung mit Hilfs- / Hydraulikeinrichtungen durchführen
  • Alle Verfahrwege und mechanischen Bewegungen prüfen
  • Leichtgängigkeit aller beweglichen Positionen prüfen
  • Kollisionsfreiheit der Teile zueinander prüfen

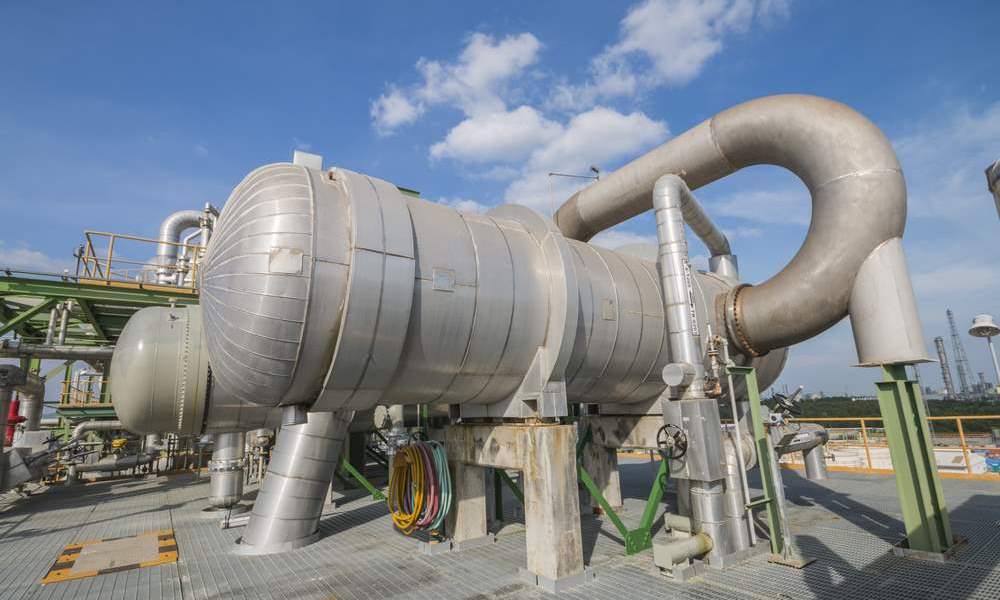

Prüfung von Behältern

FÜ TMcontent Step1  4 Prüfberichte und Sichtprüfung von Behältern

  • Dichtigkeitsprüfung
  • Druckprüfung
  • Lage der Verbindungselemente
  • Anschlussmaße
  • Schweissausführung gemäß Spezifikationen
  • Innen- Außenbeschichtung
  • Sauberkeit der Innenräume
  • Transportverschlüsse
  • Zerstörungsfreie Prüfungen (VT, MT, PT)

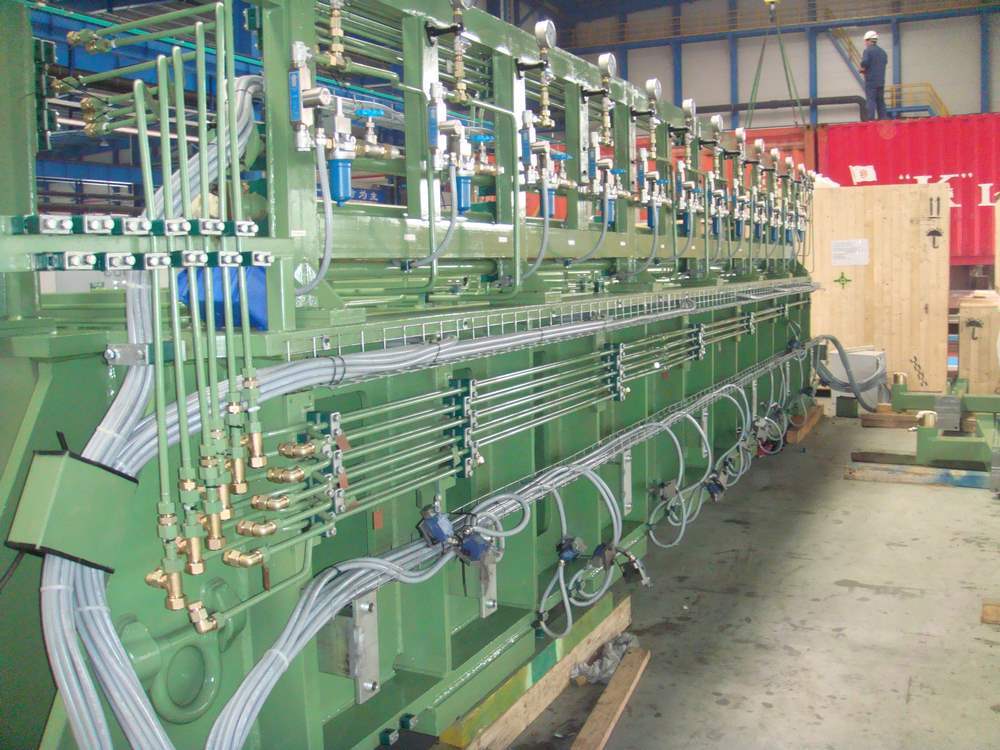

Projektbilder

Kollegen im Einsatz

Unser international tätiges Team von Spezialisten für die Fertigungs-, Schweißüberwachung und Projektabwicklung im Einsatz!
